薄膜電容的基本概念

文章出處:網責任編輯:作者:人氣:-發表時間:2017-07-20 18:04:00【

  一.電容器的分類

  1.按介質分類

  1.)有機介質電容器

  塑料薄摸紙介漆膜復合介質

  2.)無機介質電容器

  瓷介 云母 玻璃膜 玻璃釉 高頻瓷 鐵電瓷 半導體瓷

  3.)電解電容器

  鋁電解 鉭電解 鈮電解 液體鋁電解 固體鋁電解 無極性電解



  2.兩種薄膜電容介質的對比

  1.)聚丙烯膜電容

  高頻損耗極低,電容量穩定性很高,負溫度系數很小,絕緣電阻極高,介質吸收系數極低,自愈性好,介電強度高,吸水率低。

  2.)聚酯膜電容

  工作溫度范圍寬,介電常數高,電容量穩定性高,正溫度系數,絕緣電阻高,自愈性好,

  容積比高。

  3.薄膜電容器的分類(按用途)

  1.)通用:用于以直流分量為主的電路場合(如耦合、旁路、濾波...)

  2.)交流與脈沖:用于以交流或脈沖電壓分量為主的電路場合,可以承受較大的交流或脈沖電流。(如:行逆程高壓、S校正、尖峰吸收...)

  3.控制電源電磁干擾:用于電源電路、控制電磁干擾,提高整機的CE特性。

  4.)精密:用于要求電容量精準、穩定、溫度系數小的場合。(如:定時、震蕩、積分)

  5.)交流:工作于交流電源(如:電機啟動、功率因素補償...)

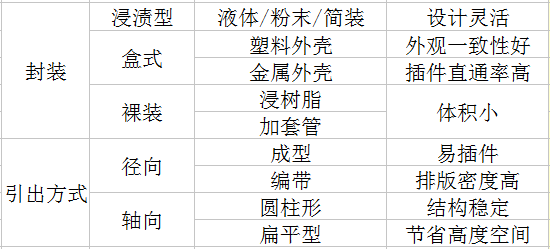

  4.電容器幾種結構(外部)





  二.電容器內部結構

  1.卷繞型

  1)有感繞法:一般采用鋁箔做極板,引出線或引出片在卷繞過程中直接點焊在鋁箔電極上,如:CL11、CH11、CBB11。

  2)無感繞法:其極板有箔式(如CBB13)或金屬化電極(如CL21、CBB21、MKP21等)等,這種結構,在卷繞后經端面噴金或者預焊后,將同一極板各匝之間短路,使用電流流動的途徑是沿著極板的寬度方向而不是長度方向,縮短了電流流經的路程,從而降低了電容器的電感和損耗。

  2.疊片型:這是一種新型的無感電容,性能優越,易于生產自動化。如:CL23、CL25、表面安裝電容器
