判斷薄膜電容器好壞的方法如下：







1）首先看外觀，外觀有問題則薄膜電容很可能有問題。

2）用萬用表電阻檔測試薄膜電的兩腳應為非常高阻值，如果有電容表，量度電容值是否跟外殼上標記相符。

3）常溫測試性能，包括容量、損耗、絕緣電阻、耐壓情況、ESR等等。特別需要電容器哪方面的性能就重點測試哪方面的。

4）做模擬壽命試驗。常溫常態測試性能沒有問題了，還要看壽命是否能持久。

5）選擇有信譽的電容器生產廠家（例如佳名興）。

6）若使用要求不高可以從市場上買一些通用的，自己做一下拷機試驗，通過了，就可以放心使用了。（佳名興主要做高端薄膜電容）

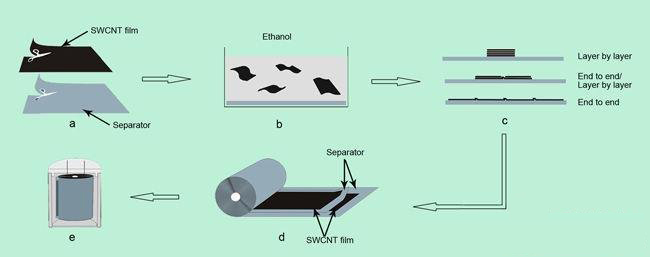

7）薄膜電容器是以金屬箔當電極，將其和聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜從兩端重疊后卷繞成圓筒狀的構造之電容器。而依塑料薄膜的種類又被分別稱為聚乙酯電容，聚丙烯電容，聚苯乙烯電容和聚碳酸電容。薄膜電容器已經是近年來使用率漸漸提升的一款電容器，所以關于薄膜電容器的檢驗以及處理方法我們是要了解清楚。

薄膜電容器工作原理





薄膜電容器的工作原理與一般電容器一樣，都是是通過在電極上儲存電荷儲存電能，通常與電感器共同使用形成LC振蕩電路，電容器工作原理是電荷在電場中會受力而移動，當導體之間有了介質，則阻礙了電荷移動而使得電荷累積在導體上，造成電荷的累積儲存。



使用薄膜電容器的注意事項：





（一）工作電壓







薄膜電容器的選取取決于施加的最高電壓，并受施加的電壓波形、電流波形、頻率、環境溫度（電容器表面溫度）、電容量等因素的影響。使用前請先檢查電容器兩端的電壓波形、電流波形和頻率是否在額定值內。



（二）工作電流

通過電容器的脈沖（或交流）電流等于電容量C與電壓上升速率的乘積，即I=C&TImes;dt/dt。

由于電容器存在損耗，在高頻或高脈沖條件下使用時，通過電容器的脈沖（或交流）電流會使電容器自身發熱而有溫升，將會有熱擊穿的危險。因此，電容器安全使用條件不僅受額定電壓的限制，而且受額定電流的限制。

當實際工作電流波形與給出的波形不同時，一般情況下聚酯薄膜電容器在內部溫升為10℃或更小的情況下使用；聚丙烯薄膜電容器在內部溫升為5℃或更小的情況下使用，電容器表面溫度不允許超過額定上限溫度。

金屬化薄膜電容器內部溫升公式如下：

△T=I2rms*DF*ω/（β*S）

△T：電容器內部溫升

Irms：通過電容器的有效電流值

DF：損耗角正切

ω：容抗（1/2πfc）

β：薄膜傳熱系數

S：電容器表面積

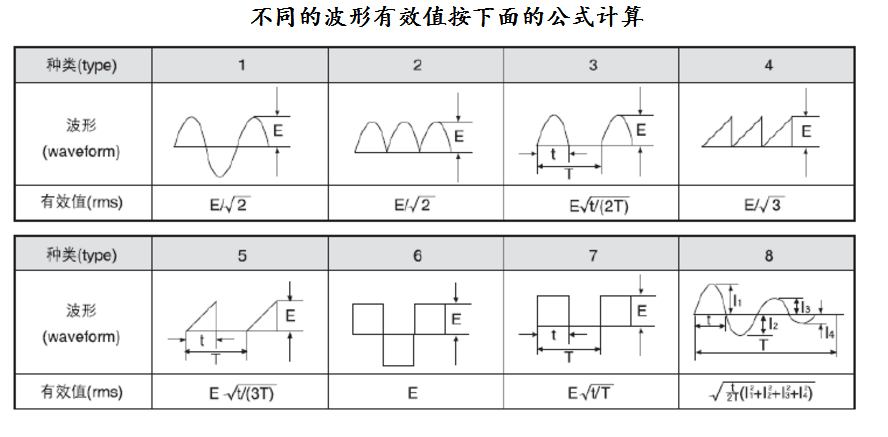

（三）各種波形的有效值換算關系





（四）電容器充放電

由于電容器充放電電流取決于電容量和電壓上升速率的乘積，即使是低電壓充放電，也可能產生大的瞬間充放電電流，這可能會導致電容器性能的損害。當進行充放電時，請串聯一個20Ω/V~1000Ω/V或更高的限流電阻，將充放電電流限制在規定范圍內。如有發生電容器短路充放電現象，請將其列入不良品范圍，不得使用。



（五）阻燃性

盡管在薄膜電容器外封裝中使用了耐火阻燃材料—助燃環氧樹脂或外殼，但外部的持續高溫或火焰仍可使電容器芯子變形而產生封裝破裂，導致電容器芯子融化或燃燒。



（六）環境溫度

電容器額定使用溫度標準為85℃。當電容器實際使用溫度超過額定使用溫度（在最高使用溫度范圍內）時，電容器額定電壓將隨溫度的升高而降低。電容器額定電壓降低標準公式：



VC=VR*（165-TA）/80

VC：電容器在高溫時可承受電壓

VR：電容器額定電壓

TA：電容器表面溫升

---

薄膜電容與電解電容的區別







在過壓承受能力方面，薄膜電容比電解電容具有更強的過壓沖擊承受能力；在耐溫能力方面，

薄膜電容的耐溫范圍-40℃~-70℃，而電解電容在低溫下容易冷卻，安全系數低；在成本方面，

薄膜電容易于串并聯，成本低，而電解電容存在爆炸的可能性，加大了成本；在安全性方面，

薄膜電容是無極性的，受環境影響小，而電解電容是有極性的，使用的過程中受環境的影響。

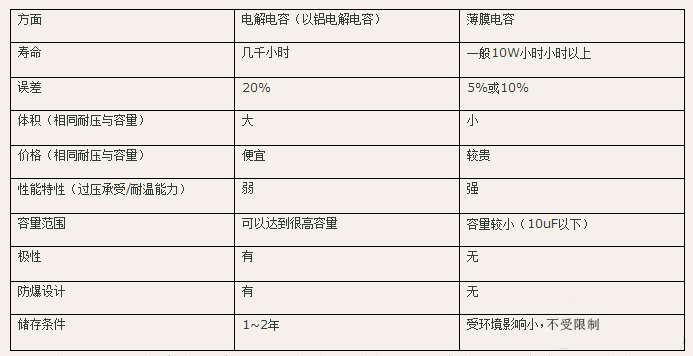

詳細請見下表：















---
