電力電容器基礎知識及常見運行問題②
電力電容器基礎知識及常見運行問題②
2.電力電容器在電力生產中的作用
2.1并聯電容器(移相電容器)
用于電力負荷無功補償。在用戶負荷中存在大量的無功功率,如感應電動機、變壓器中的勵磁功率、輸電線路電感消耗的無功功率等。無功電流在輸電線路中傳輸時,就會在線路、配電變壓器的導線電阻中產生損耗,造成不必要的浪費。表征系統有功功率和視在功率比例的參數為功率因數,功率因數越小,說明系統中的無功分量越大。
在線路傳輸有功功率時,有如下關系:
當線路電壓U及傳輸?shù)挠泄β蔖不變時,提高功率因數cosφ就可以降低線路電流I,從而降低線路上的電阻損耗。

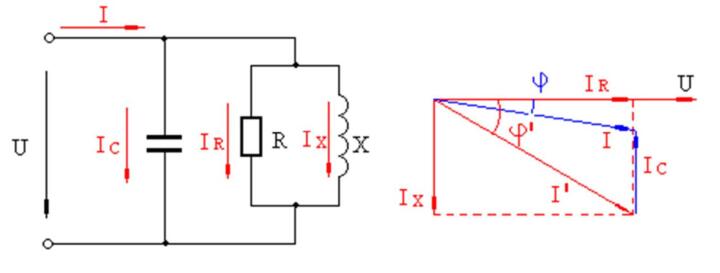

圖2.1 無功補償原理
2.2 串聯電容器
用于輸電線路無功補償。輸電線路存在一定的分布電感,線路越長電感量越大,增加了線路的阻抗和電壓降。在輸電線路中串聯電容器后,電容上的壓降與電感上的壓降互相抵消,從而減小了線路電壓降,加長了輸電距離和輸電能力,提高輸電質量和系統的穩定性。對線路不長,長度不超過100km,電壓等級為220kV電力線路,線路將消耗感性無功功率;線路大于300km時,線路為電容性的。

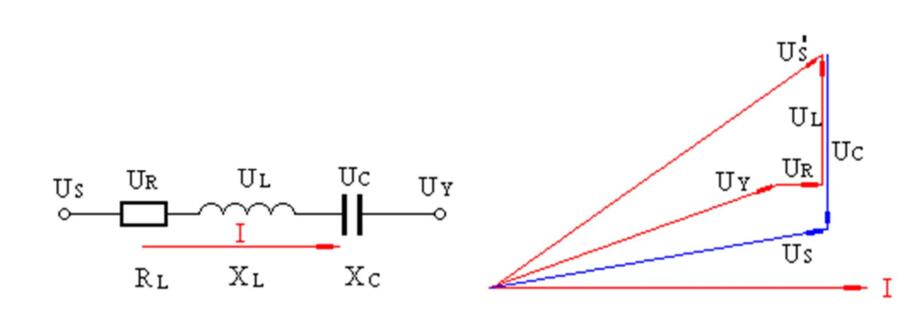

線路補償原理見圖2.2。在線路中增加補償電容后,由于電容上的壓降UC與線路電感壓降UL相減,使電源電壓從補償前的US′降為為補償后的US,更加接近用戶端電壓UY,達到降低線路壓降的目的。
圖2.2 線路串聯補償原理
電壓調整的基本原理

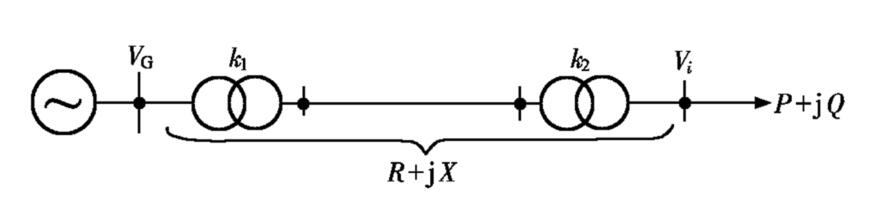

現以下圖為例,說明常用的各種調壓措施所依據的基本
原理:
略去電力線路的電容功率、變壓器的勵磁功率和網絡的功率損耗。變壓器參數已歸算到高壓側。負荷節點b的電壓為:
2.3耦合電容器
用于高頻通訊。電容器對高頻信號呈現較低的阻抗,所以能將混在工頻電壓中的通訊信號取出。
2.4分壓電容器
用于高電壓測量。
2.5均壓電容器
用于改善斷路器開斷時各斷口電壓的均勻性。
2.6濾波電容器
用于濾除電源中的高次諧波。
2.7脈沖電容器
用于沖擊電壓試驗中的脈沖發生裝置。這種電容器在結構上要求要有比較小的電感。
相關文章:電力電容器基礎知識及常見運行問題①
