大牛工程師告訴你:開關電源“Y電容”都是這樣計算的!

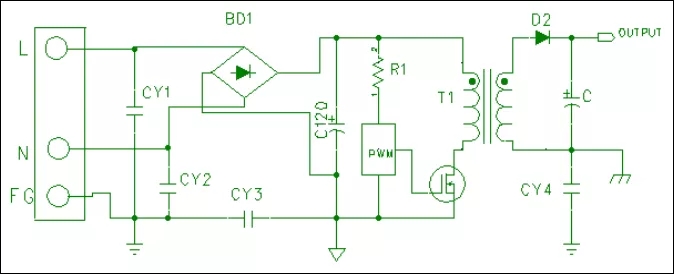

開關電源基本原理圖
1.一次電路(Primary Circuit) :
直接與外部電網電源連接的.
2.二次電路(Secondary Circuit):
位于設備內與一次側相隔離的那部分電路.
3.Y-電容(Y-Capacitor):
跨接于一次電路與地或一,二次電路之間的高壓電容.
開關電源接地、漏電流、耐壓測試(安規)
1.接地連續性測試(Ground Continuity Test):
A.定義:
從Inlet PG 端上通過電流至使用者可接觸的接地端,確保其阻值小于規格值,達到接地保護的功用.
B.標淮:
1.輸入電流不大于25A,(DC or AC)電壓不超過12V,時間至少3秒(TUV要求).
2.測試結果:電阻值不得大于100 mΩ.
2.接地泄漏電流測試(Earth Leakage Current Test):
A.定義:
通過一個被安規單位(UL,TUV,CSA…)認可的“人體阻抗模擬電路”,測量當待測物 (SPS)接通電源時在可觸到的金屬部件與地之間流經人體的電流量.
B.標淮:
1.輸入電壓為額定電壓上限的106%.
2.測試結果:Class I≦3.5mA;Class II≦0.25mA.
3.耐壓測試(Dielectric Withstand Voltage Test):
A.定義:
又稱高電壓介電測試,即 Hi-pot(High Potential)Test,從一次側對二次側(或一次側對地)之間實施高電壓以確定內部絕緣層有隔離危險電壓的功用.
B.標淮:

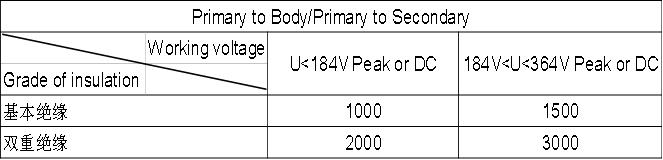

1.輸入電壓為下列所示:
2.測試結果:不可有絕緣擊穿現象(Breakdown).

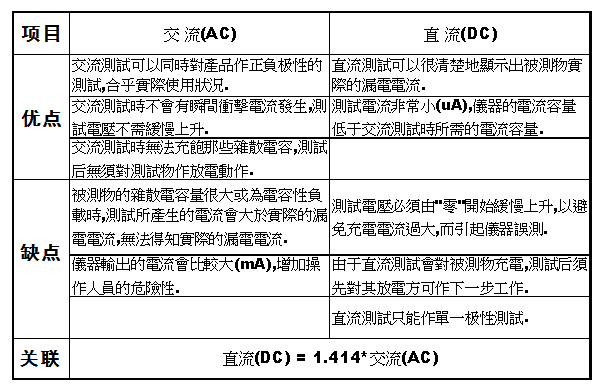

耐壓測試交流與直流之區別
耐壓測試之漏電流計算方法
1. DC 測試之漏電流設定:
DC 測試電流非常小(μA),一般一次側對二次側之間實施DC高電壓,漏電流設定:0μA~100μA.
2. AC 測試之漏電流理論計算:
計算公式:I =2π*f*V*Cy
其中:
f— 測試電壓頻率 ( 50Hz or 60Hz )
V— 測試電壓 ( unit : volt )
Cy—跨接于一次側與地或一,二次側之間的Y電容總和.
所以:Imin = 2π*f*V*Cymin
Imax = 2π*f*V*Cymax
Cy 電容計算 ::Cy =Cy1 Cy2 Cy3 …

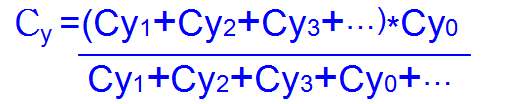

若一次側地與二次側地之間跨接一顆Y電容(Cy0 ),則:
Y電容公差一般為 :/-20% OR /-10%
3. 實際設定AC 測試漏電流時需考慮下列因素:
1.考慮初始漏電流 :
初始漏電流即在無待測物狀態下,所測得的漏電流.
2.考慮Y電容公差 :
電源工程師在選擇同一顆容量大小的Y電容時,往往有幾個型號,但其公差不一樣(有的是 /-10%;有的是 /-20%),給實際漏電流設置帶來麻煩,因此我們應該按 /-20% 公差去設定.否則須依 /-10% 公差去設定.
3.考慮實際線路中存在的分散電容,因此漏電流范圍設定:(下限取整 :上限入整)
