高壓移相電力電容器是什么?_工作原理是什么

文章出處:網責任編輯:作者:人氣:-發表時間:2021-06-19 08:46:00【

 移相電容器又稱并聯補償電容器。移相電容器的作用是并聯在線路上提高線路的功率因數,就是和一般的電容沒有多大區別,只是用的電路作用不一樣,它并聯在供電線路上,電力系統在常用的電容器主要有高壓移相電容器(并聯電容器)移相電容器不但并聯于電力線路上,還可以并聯在母線和變 壓器上,以補償無功Q,提高系統的功率因數,因而也稱并聯電容器。它的需要量很大,可達電 力系統發電機裝機容量的一半左右。當感性負荷上并聯電容器后,需由線路供給的電流和相位 角都將變化。這樣,變壓器、斷路器的容量也可減小,而線損、壓降也可 降低



移相電容器





電容起初沒有電壓,是因?yàn)殡娏鳎姾桑┝飨螂娙菀院?,電容兩端才開始有電壓。把接入電容以后,電流電壓不同步這種現象叫做移相電網中的電力負荷電動機、變壓器等,大部分屬于感性負載,感性負載是根據電磁感應原理工作的。它們在能量轉換過程中建立交變磁場,在一個周期內吸收的功率和釋放的功率相等,這種功率叫無功功率。電網在感性負載運行過程中需向這些設備提供相應的無功功率。在電網中安裝無功補償設備以后,可以提供感性電抗所消耗的無功功率,減少了電網電源向感性負荷提供、由線路輸送的無功功率,由于減少了無功功率在電網中的流動,因此可以降低線路和變壓器因輸送無功功率造成的電能損耗,這就是無功補償。無功補償可以提高功率因數,是一項投資少,收效快的降損節能措施。



電網中常用的無功補償方式包括:

①在變電所母線集中安裝并聯電容器組;

②在高低壓配電線路中分散安裝并聯電容器組;

③在配電變壓器低壓側和用戶車間配電屏安裝并聯補償電容器;

④在單臺電動機處安裝并聯電容器等。



設置無功補償設備,不僅可使功率消耗減小,功率因數提高,還可以充分挖掘設備輸送功率的潛力。



一. 無功補償?shù)脑?/font> 電網輸出的有功功率,是通過用電設備把電能轉變?yōu)?/span>機械能熱能,化學能聲能等,是用戶所需要的部分。而無功功率則不通過用電設備轉變能量,對我們來說不能發揮作用。無功補償?shù)幕驹硎牵喊丫哂腥菪怨β守?fù)荷的裝置與感性功率負荷并聯接在同一電路,能量在兩種負荷之間相互交換。這樣,感性負荷所需要的無功功率可由容性負荷輸出的無功功率來補償。當前,國內外廣泛采用并聯電容器作為無功補償裝置。這種方法安裝方便、建設周期短、造價低、運行維護簡便、自身損耗小。



二. 無功補償?shù)脑瓌t 提高用電單位的自然功率因數,無功補償分為集中補償,分散補償和隨機隨器補償,應該遵循:全面規劃,合理布局,分級補償,就地平衡;集中補償與分散補償相結合,以分散補償主;高壓補償與低壓補償相結合,以低壓補償為主;調壓與降損相結合,以降損為主的原則。



三. 無功補償?shù)囊饬x 補償無功功率,可以增加電網中有功功率的比例常數。減少發、供電設備的設計容量,減少投資,提高功率因數后,線損率也下降了。減少設計容量,減少投資,增加電網中有功功率的輸送比例,以及降低線損都直接決定和影響著供電企業的經濟效益。

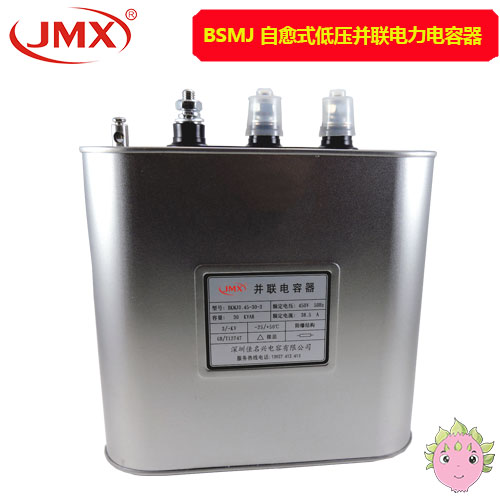

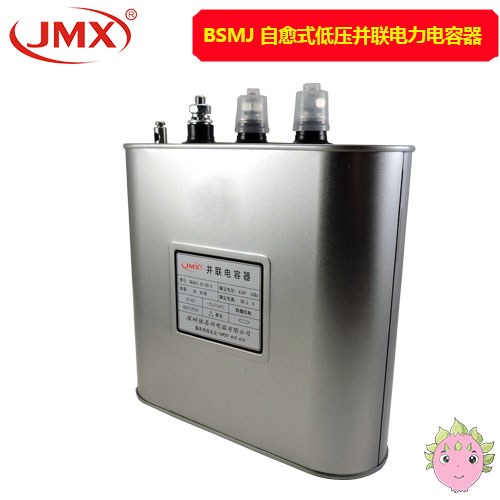

自愈式并聯電容器



1、無功補償改善電能質量 電網中無功補償設備的合理配置,與電網的供電電壓質量關系十分密切。合理安裝補償設備可以改善電壓質量。 由于越靠近線路末端,線路的電抗越大,因此越靠近線路末端裝設無功補償裝置效果越好。

2、無功補償降低電能損耗 安裝無功補償主要是為了降損節能,如輸送的有功P定值,加裝無功補償設備后功率因數 cosφ提高到cosφ1,因?yàn)?/font>PUIcosφ,負荷電流Icosφ成反比,又由于PI2R,線路的有功損失與電流I平方成正比。當cosφ升高,負荷電流I降低,即電流I降低,線路有功損耗就成倍降低。



3、無功補償挖掘發供電設備潛力 (1) 在設備容量不變的條件下,由于提高了功率因數可以少送無功功率,因此可以多送有功功率??啥嗨偷挠泄β?/font>ΔP計算如下: ΔP=P1-P=S(cosφ1-cosφ) (2) 如需要的有功不變,則由于需要的無功減少,因此所需要的配變?nèi)萘恳蚕鄳?yīng)地減少ΔS計算如下: ΔSS-S1P(1/cosφ-1/cosφ1) 可以減少供電設備容量占原容量的百分比ΔS/S計算如下: ΔS/S=(cosφ1-cosφ)/cosφ1=(1-cosφ/cosφ1) (3) 安裝無功補償設備,可使發電機多發有功功率。系統采取無功補償后,使無功負荷降低,發電機就可少發無功,多發有功,充分達到銘牌出力。



4、無功補償減少用戶電費支出

(1) 可以避免因功率因數低于規定值而受罰。

(2) 可以減少用戶內部因傳輸和分配無功功率造成的有功功率損耗,因而相應可以減少電費的支出。



綜上所述,采用無功補償可以提高功率因數,是一項投資少,收效快的節能措施。并聯補償電容器原理簡單、使用方便、運行經濟、投資省、可以分組投切保證電壓合格率和合理的功率因數。我國各地區配網和農網很多地方平均功率因數偏低,有降低線損的潛力。通過計算,采用補償電容器進行合理的補償一定能取得顯著的經濟效益。

以上就是移相電容器并聯補償?shù)墓ぷ髟?,及補償容量的計算,人工補償裝置提高功率因數
