鋁電解電容器生產工藝流程
鋁電解電容器主要原材料:
陽極箔、陰極箔、電解紙、電解液、導箔、膠帶、蓋板、鋁殼、華司、套管、墊片等。
生產工序:
切割、卷繞、含浸、裝配、老化、封口、印刷、套管、測量、包裝、檢驗等。
鋁電解電容制造進程:
第一步:鋁箔的腐化

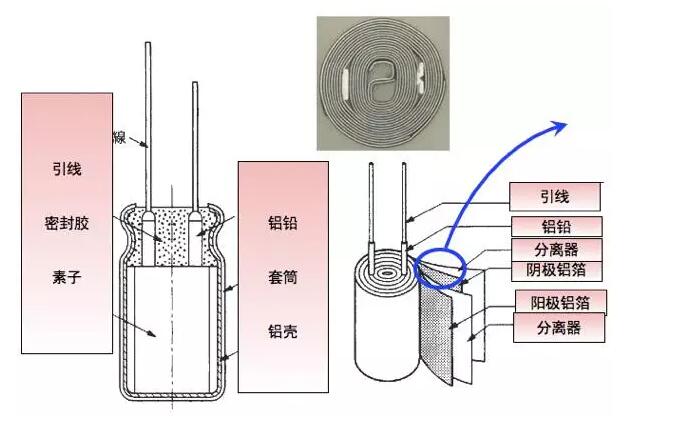

倘若拆開一個鋁電解液電容的外殼,你會看到內里是幾多層鋁箔和幾多層電解紙,鋁箔和電解紙貼附在一起,卷繞成筒狀的機關,這樣每?jī)蓪愉X箔中間便是一層吸附了電解液的電解紙了。
鋁箔的制造要領。為了增大鋁箔和電解質的戰爭面積,電容中的鋁箔的外觀并不是平滑的,而是通過電化腐化法,使其外觀形成崎嶇不屈的形狀,這樣不妨增大7~8倍的外觀積。電化腐化的工藝是較量龐雜的,此中涉及到腐化液的種類、濃度、鋁箔的外觀狀態、腐化的速率、電壓的動態均衡等等。
第二步:氧化膜形成工藝
鋁箔通過電化腐化后,就要運用化學方法,將其外觀氧化成三氧化二鋁——也便是鋁電解電容的介質。在氧化之后,要仔細檢討三氧化二鋁的外觀,看是否有雀斑也許龜裂,將不足格的清除在外。

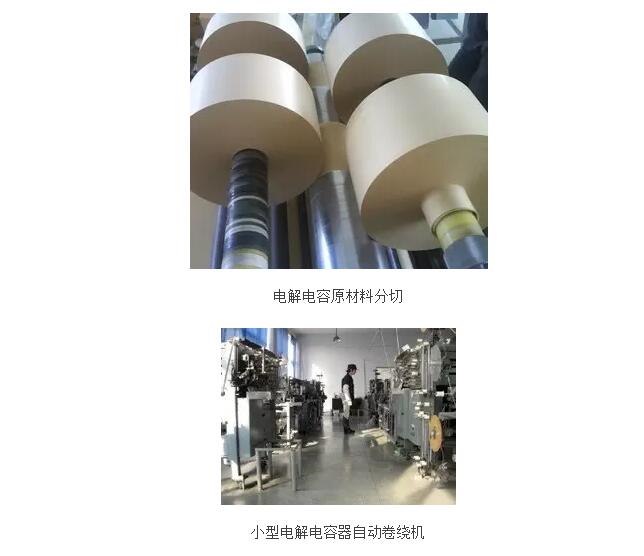

第三步:鋁箔的切割
這個措施很簡單明白。便是把一整塊鋁箔,切割成幾多小塊,使其適當電容制造的必要。

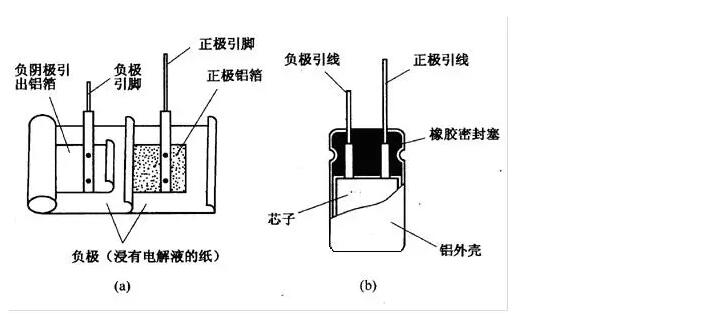

第四步:引線的鉚接
電容外部的引腳并不是直連接到電容內部,而是經過內引線與電容內部連結的。因此,在這一步當中我們就必要將陽極和陰極的內引線,與電容的外引線經過超聲波鍵正當連結在一起。外引線通常采納鍍銅的鐵線也許氧化銅線以削減電阻,而內引線則直接采納鋁線與鋁箔直接相連。大眾注意這些小小的措施無一過錯細密加工要求很高。

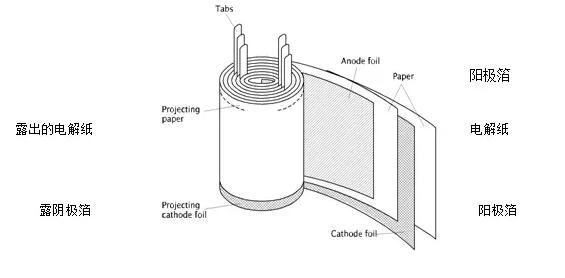

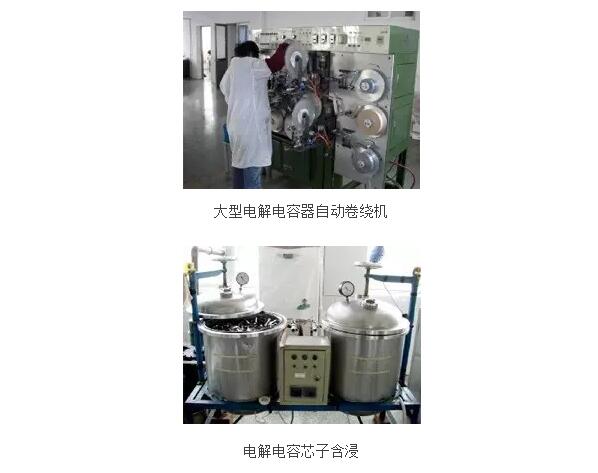

第五步:電解紙的卷繞
電容中的電解液并非直接灌進電容,呈液態浸泡住鋁箔,而是經過吸附了電解液的電解紙與鋁箔層層貼合。這當中,選用的電解紙與平凡紙張的配方有些分歧,是呈微孔狀的,紙的外觀不及有雜質,不然將影響電解液的身分與性能。而這一步,便是將沒有吸附電解液的電解紙,和鋁箔貼在一塊,然后卷進電容外殼,使鋁箔和電解紙形成近似“101010”的隔斷狀態。
第六步:電解液的浸漬
當電解紙卷繞完畢之后,就將電解液灌進去,使電解液浸漬到電解紙上。隨著電解液配方的革新以及電解紙制造技能的提拔,目前鋁電解液電容的ESR值也逐漸得以提拔,釀成往日的幾多分之一。
第七步:裝配
這一步便是將電容表面的鋁殼裝配上,同時連結外引線,電容到這時已經根本成型了。
第八步:卷邊
若是是那種“包皮”電容,就必要通過這一步,將電容表面包覆的PVC膜套在電容鋁殼表面。不外目前運用PVC膜的電容已經越來越少,主要因?yàn)樵谟谶@種原料并分歧適環保的趨向,而和性能展現沒有太大相干。
第九步:組合裝配

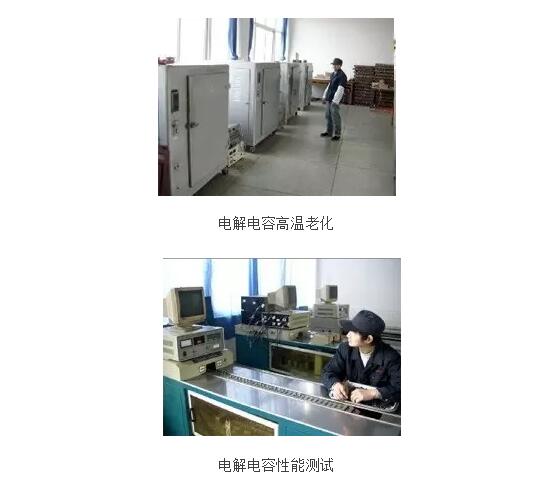

第十步:充電、老化測試
第十一步:參數檢討
泄電檢討(Leakagt Current up)泄電簡稱(LC),泄電檢討是測出電容器加上直流電壓,它所經過的直流電流值的巨細,其流值愈小愈好。
容量檢討:容量(電容器簡稱CAP),檢討的目標是在測試其值是否在許可偏差范疇內,趕過與低于皆為不合格。
3DF檢討:溫度25℃頻率120HZ,無極性通常1KHZ(測試條件),簡略地注釋?zhuān)弘娙萜髟陔娮踊芈分凶匀粫?huì)發生一種散失因素,散逸及虧損在中國字義上都是欠好的意思,它是使用三角函數里的對邊求出值,DF為泰西地域所習用說法,棱角它以百分比表現“%”,tanδ為日當?shù)貐^(qū)所習用說法,它以少量點表現,兩者字義上一樣,其值愈小愈好。 電容器在測試容量DF前應先放電,以勉因電容器自己所負有電壓流入(傳入)儀器而毀壞儀器。
外面檢討:亦即電容器外面形審美(選美),它務必靠我們的視覺來判別良否,原來在前方我們的每一個制程里,我們都知道什么是良品或什么是不良品,在哪時應支除,但為了防備“喪家之犬”(有些不良品未被覺察)于是有些仍需檢討外面,以防萬一。
