秒懂電容的工作原理多動圖展示

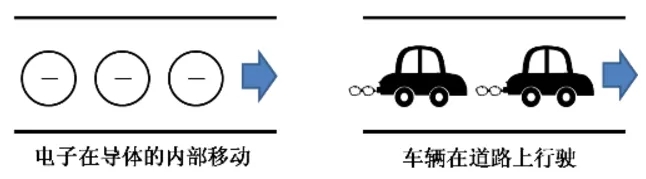

<電路是道路,電荷是車>如果將一個電路比作馬路的話,電荷的移動就好像車流一樣。

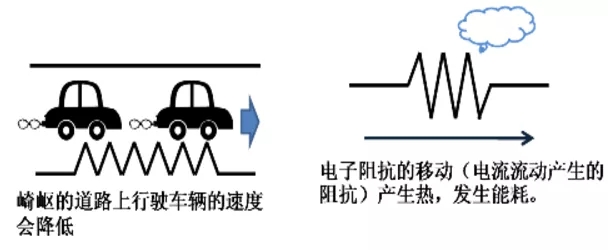

<阻抗是崎嶇的道路>道路凹凸不平的情況下,車的行駛速度雖然會減慢但還是會向目的地前進。在電路中,阻抗會產生熱并發生能耗(焦耳電)。

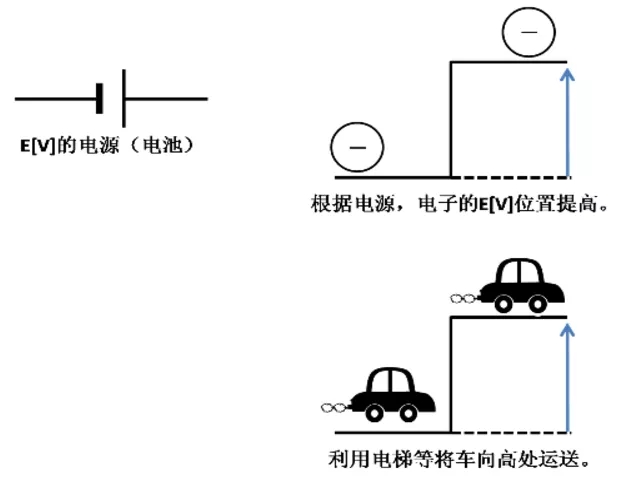

<電源(電池)是負載著電位差的裝置>電源是在兩端連接負載著E[V]電位差的裝置。這與汽車?yán)秒娞?,自動地向高為t[m]的位置移動是一個道理。

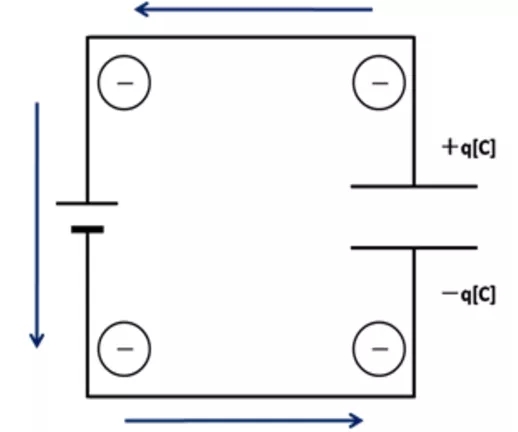

<電容有儲存電荷的能力>電容器能儲存多少的電荷的標準叫做電容值,電容值由(1)式所示。由(1)式可知,①電極面積S擴大 ②電極間的距離縮短 ③使用誘電率高的材料,可增大容值。
電容的單位是SI單位系的F(法拉)。將1V電壓(電位差)給予某導體,儲存1C(庫倫)的電荷時,電容值為1F。

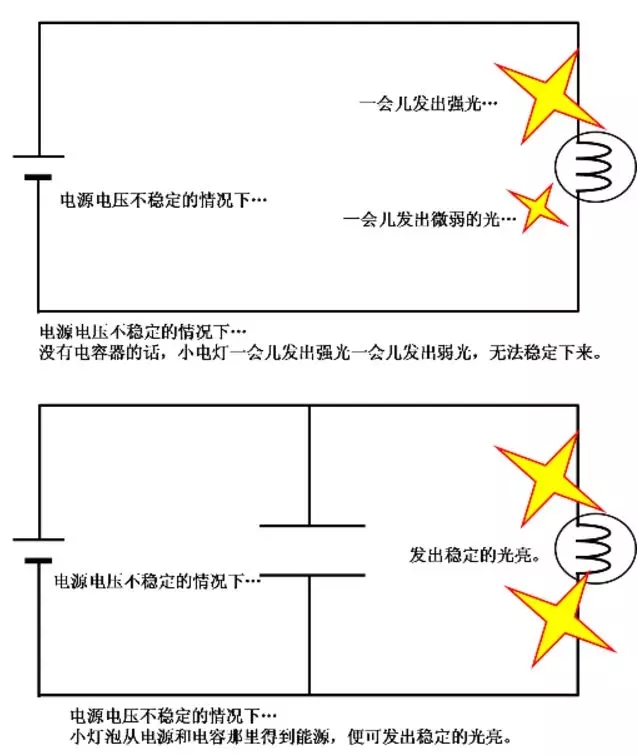

根據電容的狀態,電源電壓不穩定的情況下,穩定的電燈發光。

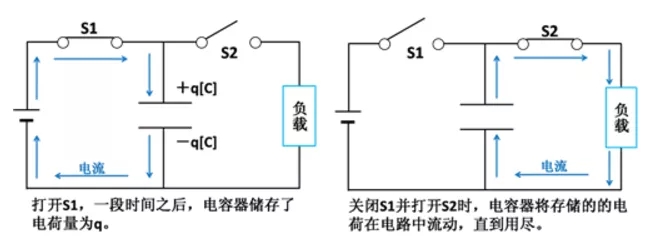

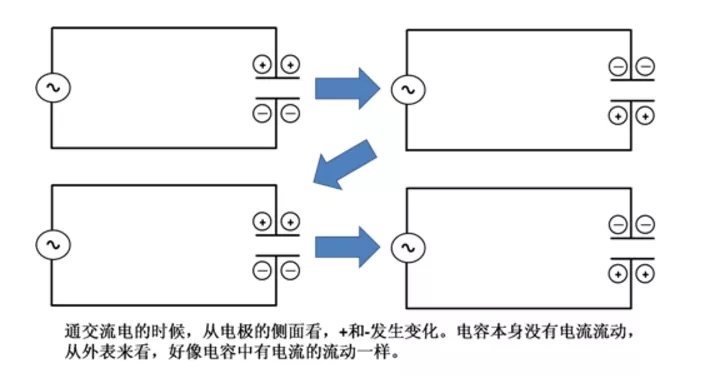

<電容阻斷直流電,僅可通交流電>電容不可通直流電,如果重復充電、放電,在電容中將會反復流動充電電流和放電電流。這種現象可通過電容的外觀觀察電流是否流經電容。

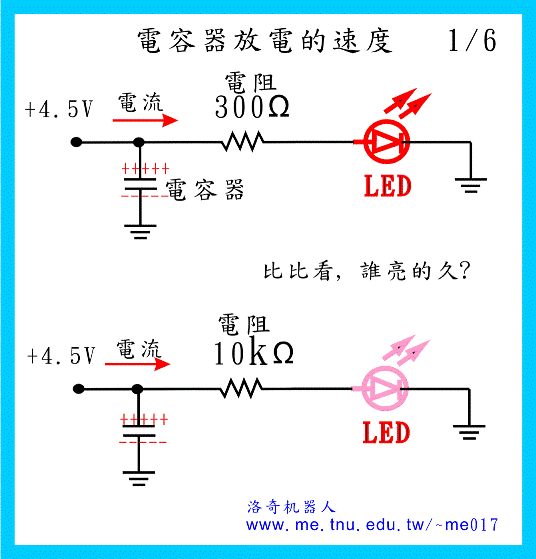

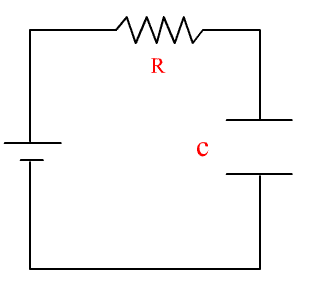

1、電容充放電實驗

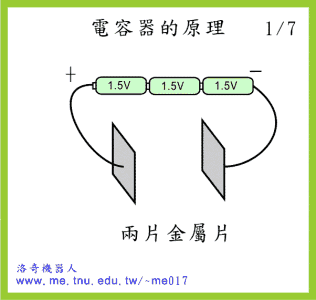

2、電容工作原理

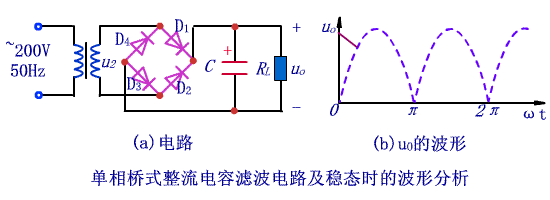

3、電容濾波電路工作原理

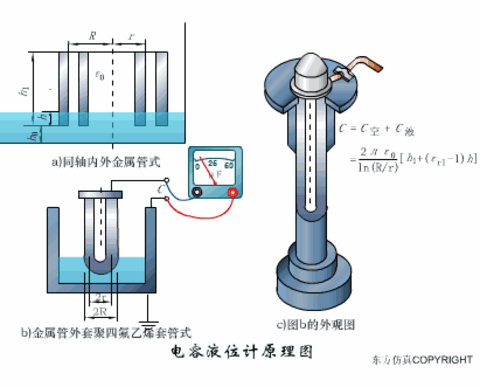

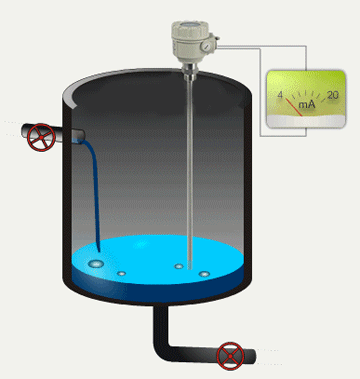

4、電容式液位計

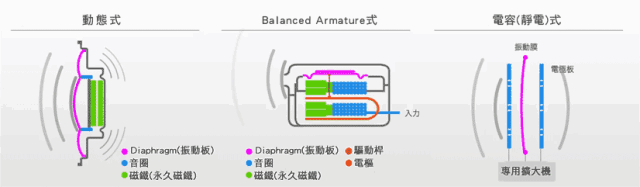

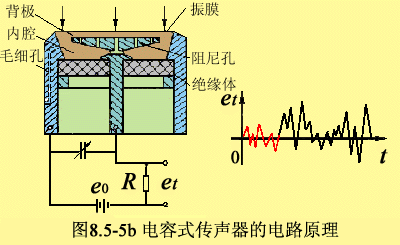

5、電容式傳聲器工作原理
6、電容式液位計原理

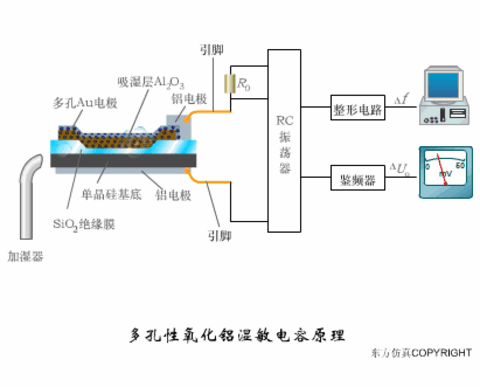

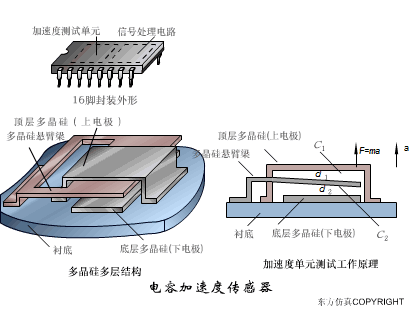

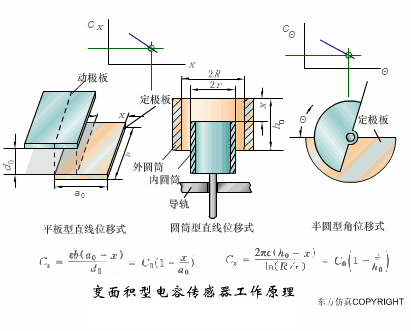

7、電容傳感器原理
